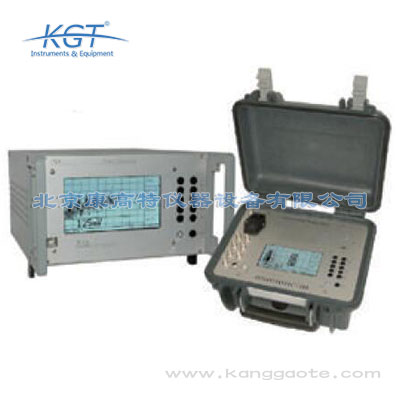

AIAcompact局部放電分析儀

品牌：PDSG
分類：局部放電檢測儀（分析儀）
應用領域：電網，電廠，
測試對象： GIS，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

AIAcompact局部放電分析儀簡介：
?AIAcompact可連接超聲波傳感器和超高頻（UHF）傳感器；
?AIAcompact自動識別傳感器類型；
?AIAcompact內置存儲器，自帶操作按鈕，通過操作按鈕*可設置儀器參數，選擇顯示模式，存儲局部放電圖譜，也具備通過軟件進行完全遠程控制儀器；
?AIAcompact具有PD脈沖對應相位的顯示、累積圖譜顯示模式、條形圖顯示（峰值、有效值或UHF平均值、一倍工頻信號含量、二倍工頻信號含量）、時間飛行模式顯示（顯示5 或10 個周期的圖譜）；
?AIAcompact具有噪聲抑制功能：窗口抑制、低電平識別器（LLD）、選通抑制功能（Gating）；
?AIAcompact在選擇UHF 信號測量模式下，可顯示為視在電荷量pC值，可進行校準；
?同步信號：具有內同步功能，可與主機低壓交流電源進行相位同步；紅外線無線同步功能；外同步功能，可與變頻電源進行相位同步；
?內置電池組可獨立工作3 小時以上；
?內置揚聲器。

AIAcompact局部放電分析儀應用領域：
?各電壓等級的氣體絕緣金屬封閉開關設備（GIS）的局部放電帶電檢測。
?變壓器、電力電纜等高壓設備的局部放電帶電檢測。

AIAcompact局部放電分析儀功能：
?超聲波局部放電檢測
?超高頻(UHF)局部放電檢測

采集單元
工作電壓	85–264 VAC，47–440 Hz （自動的）
熔斷電流	1.6A （延時）
電源要求	大約20VA
顯示	背光式LCD
顯示分辨率	128 x 240 Pixel S/W
操作	2×5 菜單按鈕，1個電源按鈕
存儲器	7 個地址（<版本3.0 ）; 120個地址（>=版本3.0 ）
遠程連接	USB/串行接口
低頻截止頻率(-6dB)	40kHz
高頻截止頻率(-6dB)	800kHz
同步信號	電源，IR，外部同步
同步范圍	20–310 Hz（<版本3.0 ）; 10–520 Hz（>=版本3.0 ）
外部同步	高達100 VRMS 或者±200 VPEAK 輸入阻抗1 MΩ // 200 pF
記錄器輸出	0–10 V with RO=100Ω
操作溫度	10–40°C（無結露）
電池操作時間	大于3 小時
尺寸(寬×高×長)	236×133×300 mm3（臺式機型） 305×144×270 mm3（堅固的手提箱型，關閉的） 305×360×270 mm3（堅固的手提箱型，打開的）
重量	大約4.6kg（臺式機型）大約5.5kg（堅固的手提箱型）

可選配置
序號	附件名稱		附件型號	數量	單位	備注
1	檢測主機		AIAcompact	1	臺	可選擇 1 通道或 4 通道
2	超聲波局放測量	超聲波傳感器	AS75I 或AS150I	用戶自選	個	感測超聲波信號
3		超聲波前置放大器	RPA1F	與傳感器配合使用	個	濾波、放大信號
4		超聲波傳感器捆扎帶	SFX1	用戶自選	個	用于 GIS 上的固定
5		超聲波傳感器磁吸座	SFX2	用戶自選	個	用于變壓器等鐵外殼上的固定
6		超聲波耦合劑	——	用戶自選	支	用于涂抹傳感器與測量點接觸面
7	超高頻局放測量	超高頻（UHF）傳感器	EFS1	用戶自選	個	用于GIS 的UHF 測量，需指明相關尺寸
8		超高頻前置放大器	FCU2	與 UHF 傳感器配合使用	個	濾波、放大信號
9		校準器	CAL2B	1	套	校準 UHF 測量，至少需要 2 個 UHF 傳感器
10		Gating 功能	——	內置	—	選通抑制干擾噪聲
11		干擾天線	DA2	1	個	Gating 功能使用
12	AIAcompact 軟件		AIAcompact	1	套	采集數據和控制儀器讀取主機存儲的圖譜
13	紅外線同步單元		IRS1	1	套	紅外線無線同步
14	連接電纜		RG58/BNC	1	套	符合用戶配置的電纜
15	運輸箱		——	1	個	便攜箱
16	使用手冊		——	1	套	中英文

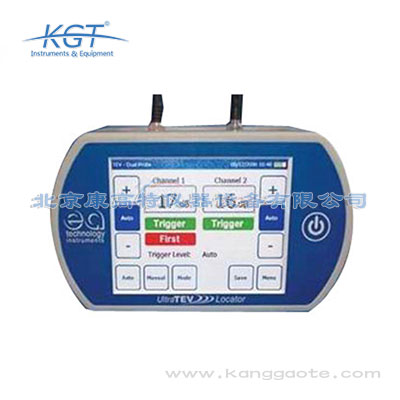

UltraTEV Locator局放儀
查看詳情

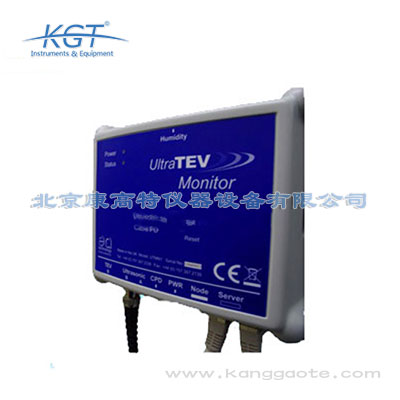

UltraTEV Monitor局放儀
查看詳情

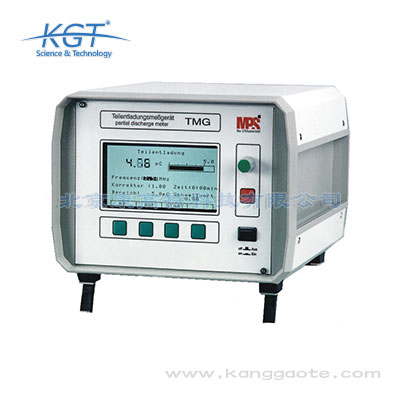

TMG局部放電檢測儀
查看詳情

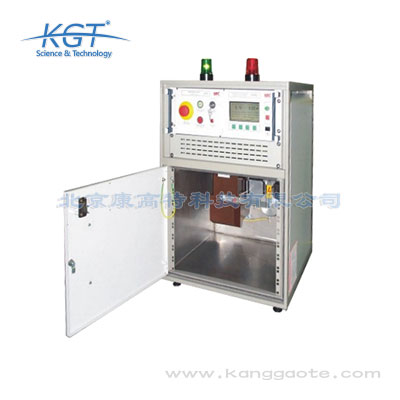

TPP局部放電測試系統
