康高特KGT CBA-6斷路器開關機械特性分析儀

品牌：北京康高特
分類：斷路器機械特性測試儀
應用領域：
測試對象：
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

北京康高特 CBA-6 斷路器開關機械特性分析儀由康高特自主研發，CBA-6 斷路器開關機械特性分析儀儀器可以完成對國內外生產的所有型號金屬觸頭的 SF6 開關、GIS 組合電器、真空開關、油開關的動作特性測試。現在熱賣中，如需購買，可通過康高特的客服熱線聯系我們！

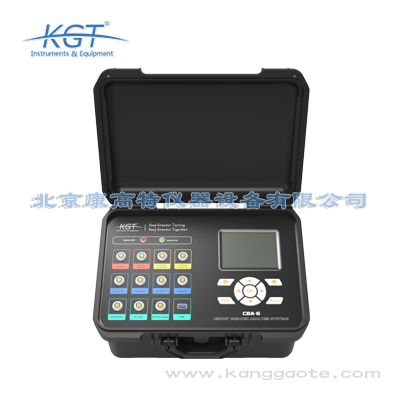

CBA-6多通道斷路器動作特性分析儀

產品功能

儀器可以完成對國內外生產的所有型號金屬觸頭的 SF6 開關、GIS 組合電器、真空開關、油開關的動作特性測試。測試內容包括時間（固有分、合閘時間，同相同期，相間同期）、速度（剛分、剛合速度，*大速度，時間－行程特性曲線）、行程（總行程，開距，超行程，過沖行程，反彈幅值）、合閘電阻、重合閘（每斷口的合－分，分－合 , 分 - 合 - 分過程時間；金短時間、無電流時間）、電流（分、合閘線圈的分、合閘電流值、電流波形圖）、動作電壓。

產品特點

■抗干擾能力強：在變電站等強電磁干擾環境下可穩定、安全的進行測試。

■測試時間短：該設備具有十二個時間測試通道，可以同時測試單相四斷口斷路器，測試時間僅為其他設備測試時間的二分之一。

■合閘電阻測試功能：具有 6 通道合閘電阻測試功能，測試范圍*大至 7000 Ω，可以快速完成合閘電阻測試。

■測試精度高：時間測試精度可達 0.5％讀數 ±0.1ms，速度測試精度可達 1％讀數±0.1 m/s，并且輔助觸點時間測量，可以準確的測量出斷路器的金屬短接時間。

■現場適用性強：儀器適用于國內外生產的所有型號金屬觸頭的 SF6 開關、GIS 組合電器、真空開關、油開關；加速度傳感器、直線行程傳感器、旋轉傳感器、安裝極為方便。

■操作簡單：主機大屏幕、直透式、背景光液晶，對比度電子調節。全中文菜單提示操作，開關動作一次，顯示所有數據及波形圖譜。接線更加簡便，多斷口一次接線即可完成測試。

測試標準

GB50150-2016《電氣裝置安裝工程電氣設備交接試驗標準》要求，六氟化硫斷路器、真空斷路器需測量斷路器的分、合閘時間 ; 測量斷路器的分、合閘速度 ; 測量斷路器的分、合閘同期性及配合時間 ; 測量斷路器合閘電阻的投入時間及電阻值 ; 測量斷路器分、合閘線圈絕緣電阻及直流電阻 ; 斷路器操動機構的試驗等斷路器動作特性試驗。

CBA-6多通道斷路器動作特性分析儀

被測物

6kV-500kV 金屬觸頭的 SF6 開關、GIS 組合電器、真空開關、油開關。

應用領域

■電網 ■地鐵 ■鐵路 ■核電 ■水電 ■風電

■光伏 ■電力檢測公司 ■油田 ■石化 ■生產制造企業

成功案例
山東 220kV 西門子 3AQ1EE 斷路器圖形和文本數據。

CBA-6

CBA-6 斷路器開關機械特性分析儀技術參數
速度	量程		0.10m/s～20.00m/s
	分辨率		0.01m/s
	誤差		1%讀數±0.1 m/s
時間	量程		5.0ms～16s
	分辨率		0.1ms
	誤差		0.5%讀數±0.1ms
			同期±0.1ms
行程	真空斷路器	量程	50.0mm
		分辨率	0.1mm
		誤差	1%讀數±1mm
	SF6斷路器	量程	300.0mm
		分辨率	0.1mm
		誤差	1%讀數±1mm
	少油斷路器	量程	600.0mm
		分辨率	0.1mm
		誤差	1%讀數±1mm
合閘電阻	量程		70000
	分辨率		1Ω
電流	量程		20.00A
	分辨率		0.01A
輸出電源	DC30～250V數字可調/20A(瞬時工作)
絕緣電阻	>2MQ
介電強度	電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧
尺寸(L×W×H)	380mm×300mm×300mm
重量	10.65kg
輸入電源	220V±10%50Hz±10%
大氣壓力	86～106kPa
溫度	-10～45℃
濕度	≤80%RH

CAT-P手持式斷路器機械特性分析儀
查看詳情

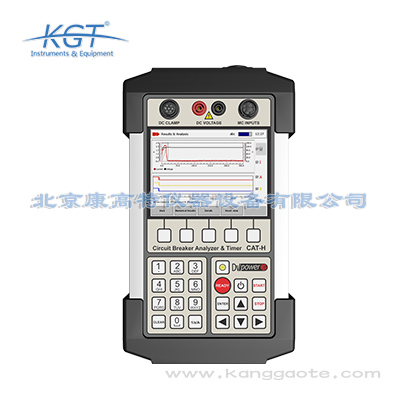

CAT-H斷路器分析儀/計時器
