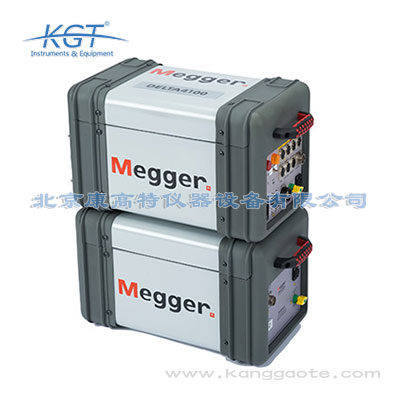

DELTA4000系列12kV絕緣診斷系統

品牌：美國Megger
分類：功率因數(介損)測試儀
應用領域：石油化工，電網，電廠，軌道交通，
測試對象：斷路器， GIS，電纜，套管，變壓器，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

DELTA4000系列12kV絕緣診斷系統簡介：
?新的DELTA4000系列是一個全自動12KV絕緣功率因素/介質損耗測試設備，用來評估高壓設備如變壓器，套管，斷路器，電纜，避雷器和旋轉電機的絕緣狀況
?本儀器除了能進行介質損耗測試，還能測試變壓器繞組的勵磁電流，并能完成自動升壓測試和高壓匝數比測試（可選配匝數比電容）
?儀器的設計目的是為用戶提供綜合的AC絕緣狀況診斷測試。變頻的測試電壓源使測試信號異于工頻，而在硬件上使用*先進的技術，對信號中的噪聲進行過濾
?這樣，DELTA4000*提供了非常可靠的測試結果和*短時間內的穩定讀數，且讀數的精度非常高。儀器可在765KV以下的變電站進行現場測量
?DELTA4000系列可以用POWERDB軟件控制，進行自動測試和生成報告，或者用DELTA控制軟件來進行實時手動測試
?測量參數包括：電壓、電流、（損耗）功率、功率因數和電容。測量結果能自動存儲在電腦中，也可以直接下載到USB存儲器或打印機

DELTA4000系列12kV絕緣診斷系統特點：
?提供自動和手動控制模式，易于使用
?寬頻帶測試電壓（ 1 - 500 Hz）
?在高干擾環境（如765 kV變電站）下進行*測試
?輕便式雙體式設計，重量為14kg+22 kg
?創新的智能溫度校正功能，無需使用溫度校正表

DELTA4000系列12kV絕緣診斷系統應用：
?電力變壓器
?配電變壓器
?互感器
?旋轉電機
?油絕緣
?套管
?電纜
?電容
?斷路器
?電涌放電器

DELTA4000系列12kV絕緣診斷系統測試能力：
?功率因素
?介質損耗 (tanδ)
?勵磁電流
?自動升壓測試
?損耗功率
?電感
?電容
?頻率掃描
?電壓
?電流
?匝數比*
* 需要選配附件

DELTA4000系列12kV絕緣診斷系統優點：
?獨立地產生測試電壓信號，能夠在*嚴酷的條件下以及使用發電機供電時產生*、無諧波的測試電壓
?先進的噪聲抑制和信號獲取電路能夠抑制15 mA的噪聲電流，信噪比*高可達1:20，在*嚴酷的條件下得到*和高質量的結果
?智能溫度校正（ITC，專利申請中）：通過測試寬頻介損值，幫助用戶觀測被測試品的溫度相關性。隨后采用數學溫度校正法，計算出準確的校正介損值。
?自動電壓相關性探測（專利申請中）：許多高壓設備會存在電壓相關性，因此推薦使用升壓測試。DELTA4000系列使用一種獨特的方法檢測電壓相關性，并告知測試人員是否需要進行升壓測試
?動態噪聲抑制技術使大大地減少了測試時間

寬頻帶輸出（1 – 500Hz）
?能夠測試大電容試品以及實現智能溫度校正
?易于測試，減輕儀器重量
?下表是被測試品電容量、測試電壓和頻率之間的關系

現場測試的設備
?分體式設計，重量為14kg+22kg，節省體力、空間及運輸成本
?適合各種工作環境：現場、測試車內、制造車間以及維修車間
?儀器通過了上*嚴苛環境下的測試：高溫、低溫、高海拔、高干擾以及高濕度

軟件包 — PowerDB LITE
?自動或手動操作——為介損、勵磁電流以及升壓測試提供了全自動的操作方式。用戶只需簡單地選擇被測試品，儀器*會自動運行所有的測試，并自動地將測試結果填入表格
?DELTA4000儀器也可以通過DELTA Control軟件進行手動操作，用戶可以設定測試參數，包括調節和輸出測試電壓，測試輸出電流等
?方便保存和查看數據 ——現測的數據和所有的歷史數據一起以XML格式保存。這樣，使用者可以查看同一設備幾年內的試驗數據
?簡單、直觀、易于使用的人機界面
?存在隱患的數據會以紅色標注
?能夠記錄某一設備的絕緣變化趨勢（需使用*版或版PowerDB軟件）
?易于調用測試設置
?能與其它變壓器設備配合使用，如MLR0（漏電抗測試儀）、TTR系列（變比測試儀）、MTO210（直阻測試儀）、MIT/S1系列（絕緣電阻測試儀）、MCT系列（CT測試儀）


供電電源：	100-240 V ± 10 %, 50/60 Hz, 16 A max
輸出電源：	0 to 12 kV, 連續可調
測試頻率范圍：	45-70 Hz (12 kV)
	15-400 Hz (4 kV)
	1-500 Hz (250V)
輸出功率：	3.6 kVA
輸出電流：	300 mA (4 分鐘)
	100mA (連續)
	如果使用可選的 Resonating Inductor, 編號 670600，電流輸出能達到4A。
測量范圍
電壓：	25 V 到 12 kV, 1 V 分辨率
電流：	0 到 5 Amps, 0.1 μA 分辨率. 可測2.5KV，10KV等效電流
電容：	0 到100 μF, 0.01 pF 最大分辨率
電感：	6H 到 10MH, 0.1 mH 分辨率
功率因素：	0 到 100%
介損角：	0 到 100%
功耗：	0—2kw
有效功率：	0—100KW 當?shù)刃в?0KV，最大分辨率 0.1mW，測量值可等效成為2.5KV或10KV的值
獨特的溫度校準：	從 5°C 到 50°C （標準為 20°C時測試值）
精確度
電壓：	±（讀數的1%＋1位）
電流：	±（讀數的1%＋1位）
電容：	±（讀數的0.5%＋1pf）
電感：	±（讀數的0.5%＋1mH)
功率因素：	±（讀數的0.5%＋ 0.02%)
介損角：	±（讀數的0.5%＋ + 0.02%)
功耗：	±（讀數的1% 1mW)
測試
測試模式：	UST: 測試不接地設備（正接法）
	UST-R: UST: 紅色測量, 藍色接地
	UST-B: UST:藍色測量,紅色接地
	UST-RB: UST: 紅色和藍色測量
	GST: 測試接地設備（反接法）
	GST-GND: GST: 紅色和藍色接地
	GSTg-R: GST: 紅色懸空, 藍色接地
	GSTg-B: GST: 藍色懸空, 紅色接地
	GSTg-RB GST: 藍色和紅色懸空
	抗干擾性
靜電:	能抑制高達15mA的干擾電流，甚至是信號和噪音之間的比率高達1：20
電磁:	500 μT, @ 50 Hz 在任何方向
電腦接口：	以太網 和 USB
PC Requirements
DELTA4110	操作系統: Windows XP/Vista/7
	處理器: 最低 Pentium 1 GHz
	內存: 最低 1024 Mb RAM
	硬盤: 最低 1 Gb
	接口: 以太網 和USB
DELTA4310	內置PC 帶8.4’’彩色 VGA顯示屏, 全 QWERTY 鍵,
	方向鍵和操作桿操作 (也可以外接鼠標)
	通訊/控制/數據管理軟件：PowerDB 和 DELTA 控制軟件
安全標準：	IEC / ANSI 61010-1
環境
溫度	操作: -20 — +55°C
溫度	儲存: -50 — +70°C
相對濕度	操作: 0 — 95% 非凝結
相對濕度	儲存: 0 — 95%非凝結
抗震標準：	ASTM D999.75
EMC：	EN 61326
尺寸：	控制部分: 290 x 290 x 460 mm
尺寸：	高壓輸出部分: 290 x 290 x 460 mm
重量	DELTA4100 控制部分: 14 kg
	DELTA4300控制部分: 15 kg
	DELTA4010 高壓輸出部分:22kg
	電纜: 15 kg
