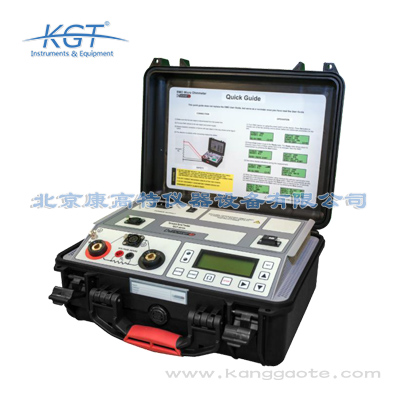

GGT500接地網測試儀

品牌：瑞典DV POWER
分類：斷路器在線檢測設備
應用領域：石油化工，電網，電廠，軌道交通，
測試對象：
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

GGT500接地網測試儀簡介：
?GGT500地網測試儀是為變電站地網檢測而專門設計的新測試設備。在測量過程中，儀器在60秒或更長時間內產生300A電流。在測試過程中，電流和電壓同時測量和顯示。
?試驗采用單套電流電纜進行。一根電纜連接到變電站參考接地點，另一根電纜連接到變電站測試接地點。用附加電流鉗測試，電流流經安裝的接地鉗。根據電流鉗測量的電流值，可以確定變電站下接地電網的狀態。
?GGT500也可以作為電阻測量的標準微歐姆表。作為一種測試低阻值的微歐姆計，它可以提供高達500A的高測試電流。
?GGT500通過自動調節的測試坡道產生真正的直流無波紋電流。在試驗過程中，GGT500斜坡在測量前電流增大，測量后電流減小測量。這顯著地消除了磁性瞬變。
?GGT500儀器可以在內部存儲多達500個測量值。所有的測量都有時間和日期戳。使用DV-Win軟件，可以在PC機上啟動和控制測試，測試結果可以存儲和顯示在PC上。
?GGT500和PC之間的通信是通過USB(作為標準)或RS232電纜(作為一個選項)。DV-Win支持將結果排列為Excel電子表格，稍后可以將其顯示為圖表并打印為報告。

GGT500接地網測試儀特點：
?300A測試電流的接地網測試儀
?測試電流可達500A直流的微型歐姆表
?5種獨立測試模式:地網/單一/ 連續 / 雙接地 / DTR
?重量輕–9.9kg
?測量范圍 0–999,9 mΩ
?分辨率 0,1μΩ
?典型準確度± (0,1 % rdg + 0,1 % FS)
?遠程控制能力
?測試雙接地(BSG)斷路器

GGT500接地網測試儀支持五種獨立的測試模式:
?接地網模式
?單一模式
?連續模式
?BSG模式(雙接地)
?DTR（死槽電阻）測試模式

接地網測試
?此測試使用預定義的測試參數—測試電流和測試持續時間來執行。默認情況下，測試電流被設置為300 A，持續時間為60秒。在這段時間內，電流鉗用于檢查流過接地的電流。
?測量?jī)煞N電流—連接鉗上的電流和連接鉗下的電流。

單一測試
?GGT500儀器產生一個過濾(真正的無波紋)直流電流，并輸出它在一個自動調節電流斜坡。通過使電流上下傾斜，實際上消除了磁瞬變現象。

BSG測試
?與單側接地方式相比，兩側接地?cái)嗦菲鳛闄z測人員提供了更高的安全性。
?這種測試模式是為雙方接地測試而設計的。該儀器提供了一種特殊的電流鉗測量?jī)x，用于測量通過接地的電流。測試設置非常簡單(與單個測試相同)，所有計算都由設備內部算法自動完成。

DTR測試
?絕緣斷路器上電流互感器(CT)的存在，可能會在接觸電阻測量過程中由于CT磁化過程而產生誤差。因此，有必要在測量前使CT飽和。
?DTR測試菜單是為死槽斷路器電阻測量而設計的。所有檢測CT飽和狀態的計算均采用內部算法。因此，在這種模式下設置測量參數和測試的過程非常簡單，與動液艙斷路器測試(單/ CONTIN測試模式)相差不大。

GGT500接地網測試儀應用程序：
典型的應用是測量無感測試對象的電阻:
?變電站地面電網狀況
?高、中、低壓斷路器(活罐、死罐)
?高、中、低壓隔離開關
?氣體隔離開關設備(GIS)
?大電流母線接頭
?電纜拼接
?焊接接頭
?融合

電源供電
按照IEC/EN60320-1進行連接;C320
電源供應	90v - 264v交流
頻率	50 / 60hz
功耗	3970 VA @ 230 V AC 3920 VA @ 115 V AC
保險絲	類型 F 20A/250V
輸出數據
地面網格測試模式測試電流范圍和負載間隔	100 A 5 min 200 A 150 s 300 A 60 s
微歐姆表模式測試電流范圍和負載間隔	100 A 5 min 200 A 150 s 300 A 90 s 400 A 50 s 500 A 30 s
更大電流時的滿載電壓	5,95 V @230 V 5,10 V @115 V
測量
電阻范圍	0 – 999,9 mΩ
分辨率	0,1 μΩ – 999,9 μ 0,1 μΩ 1,000 mΩ – 9,999 mΩ 1 μΩ 10,00 mΩ – 99,99 mΩ 10 μΩ 100,0 mΩ – 999,9 mΩ 0,1 mΩ
典型準確性	± (0,1 % rdg + 0,1 % FS)

顯示	液晶屏20字4行，背光液晶顯示屏，在明亮的陽光下可見
接口	USB，可選: RS232，可選:藍牙
測試結果儲存	500 次測量
尺寸	405 x 165 x 330 mm
重量	9.9 kg
防護等級	IP67
工作溫度	20 oC - +55 oC
儲存與運輸	-40 oC - +70 oC
濕度	5 % - 95 % 相對濕度
安裝/過電壓	二類
污染	2度
安全性	LVD 1006/95/EC (CE Conform) EN 61010-1
EMC	指令 1004/108/EC (CE Conform) 標準 EN 61326-1:1006
