    超低頻和震蕩波測試技術在電纜檢修中的對比

    來源:北京康高特儀器設備有限公司 發布時間:2018-07-18 11:41:10 作者: 瀏覽次數:2968次 分類:技術文章

           電力電纜結構復雜,包括外護套,鋼鎧,主絕緣,線芯,半導體電屏蔽等。在配電電纜用量迅速增長的同時,由于電纜故障導致的大規模停電問題也日益增多,必須建立一套可以有效評估電纜健康狀況的檢修策略,以降低電纜故障。

           在電纜檢修中和重要的一項*是局部放電測試,局放在電場的作用下會逐漸升級,*終轉化為擊穿故障,因此采取局放檢測技術十分必要,現在主流的局放檢測技術主要分為超低頻局放和震蕩波局放。

           震蕩波局放測試
           震蕩波局放測試主要用于檢測電纜的主絕緣、接頭和終端的絕緣情況,采用阻尼振蕩電壓結合局放定位系統進行局放測試。由于其波形與頻率接近工頻正弦波且作用時間短,所以不會對電纜造成損害。原理圖見圖1。

    震蕩波局放測試

           超低頻局放檢測
           何謂超低頻,根據IEEE 400.2 規定輸出頻率范圍 0.1 – 0.01 Hz便稱為超低頻。采用0.1Hz高壓發生器產生純正弦波高壓,施加到被測電纜上激發缺陷點的局放,檢測系統經耦合電容器分壓后接檢測阻抗的測量回路,采用脈沖電流法進行局放測量。為何又采取正弦波呢?首先直流電對電纜損害非常大且不能測介損和局放,同樣超低頻余弦也不能測局放和介損。

           自2012年以來超低頻技術的發展推動了各地的應用,廣泛的實踐應用又促進了標準的形成:IEEE、IEC等國際標準陸續納入并推薦配網電纜的超低頻介損、局放、耐壓的多功能監測式耐壓試驗(MWT)。據統計,僅在德國市場目前EON公司*有60套以上的B2HV超低頻測試設備在使用,僅美國*有超過1000臺的B2HV超低頻測試設備在使用,荷蘭有600套以上的B2HV超低頻測試設備在使用。

           上面所列舉的各地電網公司很多是從九十年代開始采用超低頻耐壓,再到后來的超低頻介損、超低頻局放。

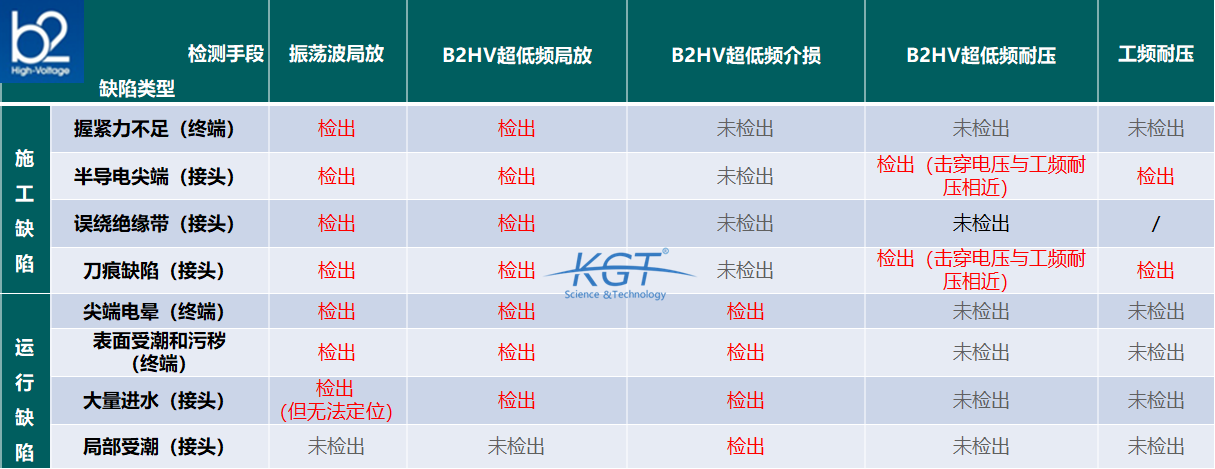

    B2HV超低頻測試設備與普通震蕩波試驗設備的相關資料
           上圖為B2HV超低頻測試設備與普通震蕩波試驗設備的相關資料

           與變頻諧振耐壓+振蕩波局放+超低頻介損(三套電源、三次加壓、三套數據)相比集耐壓、介損、局放檢測為一體的監測式耐壓試驗,例如B2HV超低頻測試設備,獲得的數據和信息更全面豐富,可以幫助電力公司更有效的了解配網電纜資產的現狀,預測未來的使用年限,防治事故發生,節約經濟成本。

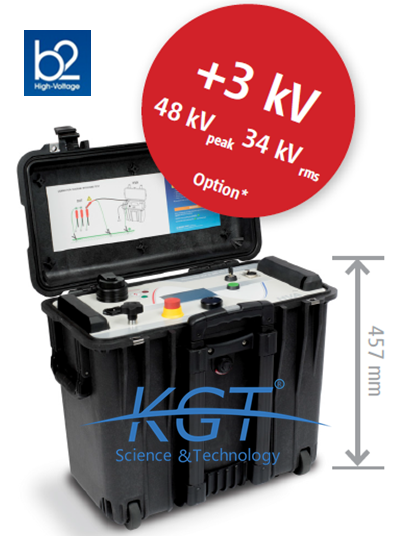

    B2HV超低頻測試設備
