提高超聲波流量計量精度

一、引言
        超聲波流量檢測技術根據被測流體對超聲波傳播速度產生調制來實現流速測量。近年來隨著數字信號處理技術、大規模數字電路的應用以及新型超聲換能器的出現，促使超聲波流量檢測技術取得了長足進步。與傳統的流量計相比超聲波流量計解決了大管徑、大流量及各類明渠、暗渠液體流量測量困難的問題，同時，可以測量包括：液體、氣體，甚至對雙相介質在內的液體流量，對測量介質無要求。且具有低壓降、低能量消耗、測量精度高的優勢，所以它正在逐漸取代機械式的流量計。但超聲波用于小口徑流量測量時，由于超聲波穿過被測液體的時間很短，有用的測量信號容易被雜波所淹沒，從而影響流量的測量精度。針對小口徑超聲波流量檢測的上述問題，通過硬件電路設計和軟件算法的改進，較好的解決了測量精度問題。

二、超聲波流量計換能器的驅動和信號處理
        超聲波流量計檢測方法主要有：時差法、多普勒效應法、相關法、噪聲法、波束偏移法等，時差法超聲波流量是依靠在超聲波信號傳播到介質當中后，在流動的介質里會帶有介質流速信息，依靠超聲波接收傳感器把帶有流速信息的超聲波回波信號接收到電路板中，進行一系列的信號處理之后*會得到被測介質的流速或者流量。

        （1）時差法超聲波流量計的工作原理

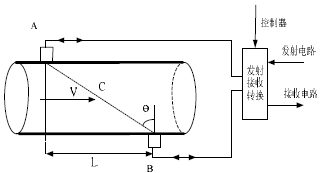

        時差法計量的關鍵是要能夠獲得高精度的時間測量參數，近幾年來，隨著高速時間計數處理芯片不斷出現，使得幾十皮秒的測量精度變得可能，這對于時差法用于小口徑超聲波流量計提供了計量保證。圖1是時差法超聲波流量測量法的基本原理圖。

        在超聲波流量測量時，首先要對換能器進行驅動，激勵換能器產生振蕩并發出超聲波信號，以下是分別采用1個驅動脈沖、10個驅動脈沖和15個驅動脈沖作為換能器的激勵源，圖2是1個驅動脈沖時，接收端換能器所接收到的波形。可以看出，當一個脈沖驅動時，所接收到的波形比較微弱，波形很不規范。圖3是10個驅動脈沖時，接收端換能器所接收到的波形。波形形狀得到明顯改善。圖4是15個驅動脈沖時，接收端換能器所接收到的波形。
