PDTD60-2/PDTD90-2局部放電和介質損耗測試系統

品牌：奧地利B2
分類：超低頻電纜測試設備
應用領域：電網，電廠，軌道交通，
測試對象：電纜，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

PDTD60-2/PDTD90-2局部放電和介質損耗測試系統簡介：
?此外，根據標準IEEE.2-2013和IEC60270要求，PDTD60-2/PDTD90-2設備還集成了TD模塊，可同時進行介質損耗的測量。
?PDTD60-2/PDTD90-2輕巧便攜，現場操作十分方便。
?B2電力公司的PD60-2和PDTD60-2局部放電（PD）和介質損耗（TD）診斷系統不僅可以用于中壓電纜的診斷測試，還可以用于電動機和變壓器的診斷測試。

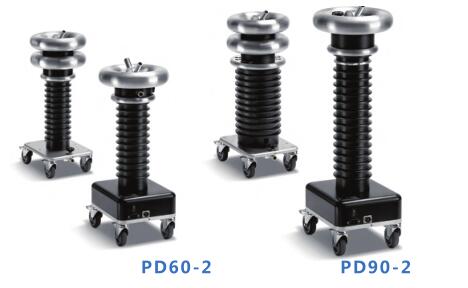

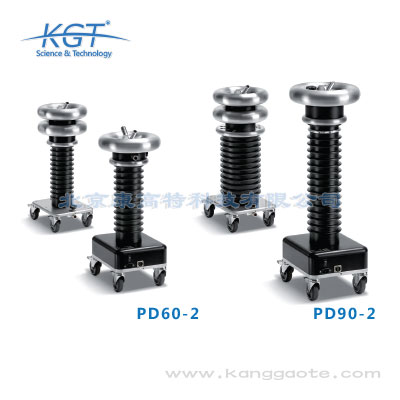

PDTD60-2/PDTD90-2局部放電和介質損耗測試系統

PDTD60-2/PDTD90-2局部放電和介質損耗測試系統應用領域：
?電網公司配網電纜
?高鐵及地鐵電纜
?電纜廠
?電纜安裝公司
?電力科學研究院

PDTD60-2/PDTD90-2局部放電和介質損耗測試系統特點：
?高度集成
設備集成了局放和介損兩種測試模塊，配備相應的b2hv超低頻高壓設備可完成耐壓局放，介損的三位一體測試

?節省檢測時間
在進行介質損耗因數測試的同時，可以進行局部放電試驗，大大節省了測試所需時間

?波形
符合IEEE 400.2-2013描述的*用來測試診斷局部放電（PD）和介質損耗診斷的超低頻電壓波形（sin）。

?局放映射
在總電纜長度上呈現局放位置，能夠對局部放電的*定位，識別電纜絕緣，端子和接頭上局放事件的*位置。

?對“水樹枝”檢測效果好
在對于電纜絕緣層老化狀態的評價過程中，對于“水樹枝”的檢測尤為有效。

?強大的軟件b2Suite®
綜合控制和診斷軟件b2Suite®使診斷過程十分簡單，操作員可按引導逐步完成整個測試流程。

?TE相位分辨率（局放模式）
對故障類型進行分類，對不同的局放類型一目了然。

?*地局放算法
b2Suite®區分有效和無效的PD信號，然后將它們分開。這有助于用戶輕松解釋測試結果。

?數據庫
通過綜合的b2Suite®數據庫可輕松分析和評估PD測量結果。用于歸檔測量的快速搜索功能和測量結果。

?測試時間短
基于b2hv系列設備進行局放測試時，只需要15分鐘便可完成一次診斷檢測并生成相應的診斷報告。

?雙濾波器
設備具有數字和模擬濾波器，測試結果更準確。

?藍牙傳輸
避免了多余傳輸線帶來的困擾，適用于多種環境的現場測試。

?寄生頻率顯示
可顯示寄生頻率帶通和帶阻，防止寄生振蕩的產生。

局部放電診斷 (PD)	PDTD60-2	PDTD90-2
輸入電壓	110 - 240V AC, 50/60Hz	110 - 240V AC, 50/60Hz
工作電壓正弦波頻率	1 - 44 kV rms / 62 kV peak 0.01 … 0.1 Hz in steps of 0.01 Hz (default 0.1 Hz) - auto frequency	1 - 64 kV rms / 90 kV peak 0.01 … 0.1 Hz in steps of 0.01 Hz (default 0.1 Hz) - auto frequency
高壓耦合電容器電容尺寸/重量	~ 1 nF L 330 x W 280 x H 730 mm / 20.7kg	~ 1 nF L 330 x W 280 x H 870 mm / 24.7 kg
高壓濾波器電容尺寸/重量	~ 1 nF L 300 x W 280 x H 720 mm / 19.9 kg	~ 1 nF L 300 x W 280 x H 720 mm / 19.9 kg
過濾	數字 & 模擬
速度范圍（v / 2）	10 - 150 m/μs
測試范圍	100 km
PD背景級別	< 10 pC
PD定位精度	1%
PD分辨率	0.1 pC \| 0.1 m
采樣率	125 MHz (Version 2 - 200 MHz）
輸入阻抗	10 kΩ / 50 pF
帶寬	100 MHz \| Analog Filter
信號放大	0 - 52 dB (1 channel)	0 - 72 dB (2 channel)
環境條件存儲運行	-20°C to + 65°C - 5°C to + 45°C
介質損耗診斷系統 (TD)
操作電壓正弦頻率測試范圍	1 – 44 kV rms / 62kV peak 0.1 Hz - 0.01 to 0.1 Hz ¹ 0.1 Hz - 0.01 to 0.1 Hz ¹	1 – 64 kV rms / 90 kV peak 0.1 x 10 -3 - 999 x 10 ^-3 0.1 x 10 -3 - 999 x 10 ^-3
介質損耗測試分辨率精度	1 x 10 ^-6 ± 1 x 10 ^-4	1 x 10 ^-6 ± 1 x 10 ^-4
電壓測試分辨率精度	0.1 kV rms 0.50%	0.1 kV rms 0.50%
電流測試分辨率精度	1μA rms 0.50%	1μA rms 0.50%
負載范圍標準	500 pF to 10 μF	500 pF to 10 μF
重量和尺寸	并入PD耦合電容器	并入PD耦合電容器
控制和診斷軟件b2Suite®
特征	? 0,1 Hz PD和TD同時診斷 ? PD診斷的自動或手動模式 ? 指導診斷流程 ? 綜合數據庫
控制	b2 VLF主機控制，PD和TD診斷
測量	電纜長度與PD活動，PD位置，PD映射，背景噪聲，PD幅度，正弦波顯示，PDIV和PDEV等...
系統要求	MS Windows 7 / 8, 64 Bit 操作系統
標配	單位（兩部分），校準證書，高壓電纜，電源和接地電纜，電暈屏蔽，運輸箱（2），b2套件軟件（1個許可證），操作手冊，數據庫
其他可選	電腦，VLF（0.1 Hz）主機（電壓源）
