PD Locator局放儀

品牌：英國EA
分類：在線開關柜局放測試儀
應用領域：電廠，
測試對象：
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

PD Locator局放儀特點：

?PD Locator是快速檢測和定位開關柜局部放電源的*有效的儀器，*度極高

?單探頭模式可以*測量開關柜等電力設備（3-66kV）的局部放點活動。雙探頭模式可以快速定位局部放電源

?PD Locator可與PD Monitor?配合使用，對設備狀態進行詳細評估

?PD Locator?包含一臺免費的PD Locator?功能檢測儀，帶自檢和校準功能

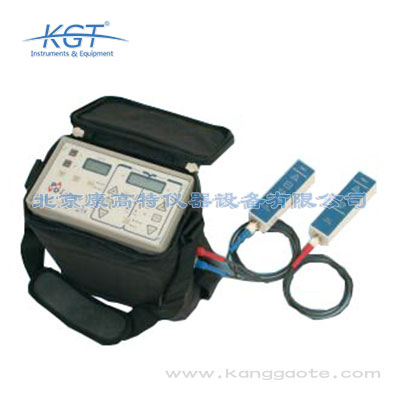

?套裝包括功能檢測儀、探頭、充電器和便攜背包

?PD Locator攜帶便捷，操作簡單

信號輸入	信號輸出
信號類型：局部放電電壓脈沖	型號：每當通道觸發時，產生正5V，10□s脈沖
通道數目：2	輸出阻抗：1000Ω
最大靈敏度： 1mV	從到達探頭時算起的最大延遲：?jiǎn)翁筋^模式：25微秒雙探頭模式：85微秒
脈沖極性：正極或負極	從到達探頭時算起的最大延遲：?jiǎn)翁筋^模式：25微秒雙探頭模式：85微秒
輸入阻抗：50Ω	探頭
帶寬（-3 dB）：3-60MHz	操作模式：電容耦合
幅值測量	開關感測方法：電阻性
測量方法：門限檢測路與校準過的衰減器	電纜：RG 214/U或RG 213（取決于具體版本）
衰減器數目：每通道一個	電纜衰減：0.08dB/m
衰減器型號：恒抗阻、用閂鎖繼電器切換	電源
衰減控制器-手動：增或減按鈕	內部電池正極：7節“AA”尺寸的NiMH可充電電池，1.6Ah 7節“AA”尺寸的NiMH可充電電池，1.6Ah
單步操作或重復操作	內部電池負極：7節“AA”尺寸的NiMH可充電電池，1.6Ah 7節“AA”尺寸的NiMH可充電電池，1.6Ah
前面板控制或遙控	關機電壓：7.0V
衰減控制器-自動：改型二進制搜索算法	連續操作時間（單探頭模式）：9.2小時
前面板控制或遙控	連續操作時間（雙探頭模式）：4.6小時
測量范圍：0-63dBmV，可調（1dB步長）	電池保護：如果讀秒器計數達到600秒就會自動關機
精度：2dB	電池充電器
重復率（幅值測量）：最小-單脈沖	額定電壓：230V
最大-每秒10兆脈沖	頻率：50 – 60 Hz
放電定位	耗電量：6VA
定位方法：優先檢測器-可以指示出哪一個通道先被觸發，從而指示出哪一個探頭在電氣上離放電源最近。	充電電流：0.5A
	完全充電所需時間：16小時
優先分辨率：2ns	輸出連接頭：低壓直流電源連接頭
等效空氣中距離：600mm	注意：也可根據客戶要求提供定制式輸入，如用于車輛充電
道之間最大時間差：100ns	尺寸
等效空氣中距離：30m	尺寸：310 mm× 260mm×145mm
重復率（優先檢測器）：最小-單脈沖	重量：4.4kg
最大-每秒10000脈沖	環境
單探頭模式	工作溫度： 0 - 45℃
儀器處于該模式時，通道2會自動關閉以節省電源。優先探測器也關機，所以通道1‘First LED’等不亮，且Trig Level（觸發電平）開關停止工作。	濕度： 0 - 90％相對濕度，無凝露
	IP等級：33
