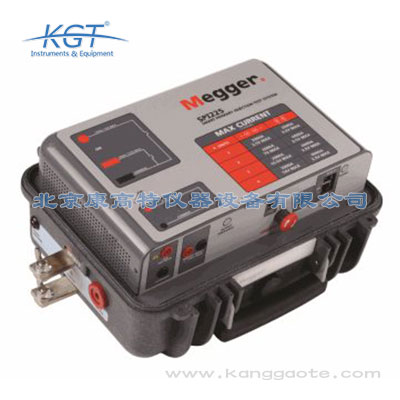

SPI225智能一次注入測試系統

品牌：美國Megger
分類：一次電流注入測試系統
應用領域：電網，電廠，
測試對象：斷路器，繼電保護器，互感器，變壓器，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

SPI225智能一次注入測試系統簡介：
?SPI225是一款大電流測試系統，適用于變電站所需的各種不同的大電流測試應用，包括對過流繼電器、斷路器、電機過載和電流互感器進行的測試。
?SPI225是*大電流測試系統，允許用戶輸入預先設定的電流，隨后，SPI 系統會生成并控制該電流，而無需使用電流脈沖的形式對試樣進行預熱。
?SPI225系統還具有一種獨特的功能，通過自動調節觸發角，無論任何負載都可以在電流過零點施加電流。這將消除所斷路器存在的直流偏移，用戶也無需根據不同的負載和斷路器手動地跳閘觸發角。
?SPI225為全自動和/或手動控制。智能觸摸界面“STVI”允許用戶手動控制設備，也可執行自動測試。
?SPI225設備也可由電腦控制，進行全自動測試并生成報告。

SPI225智能一次注入測試系統特點：
?輸出電流高達2000A
?同類型中小巧的大電流測試系統
?市場上*無需自耦變壓器控制的設備
?可調節輸出電流
?SPI225適用于開關設備調試、斷路器、CT 調試、接地網和繼電器測試
?軟件包含上千個斷路器的TCC曲線

SPI225智能一次注入測試系統應用領域：
?SPI225是一款常見的大電流測試設備，能夠執行大電流調試測試以及對低壓塑殼斷路器進行測試。單個SPI225適用于測試額定電流高達225A的低壓塑殼斷路器。
?SPI225是小巧、輕便的大電流測試系統，適用于開關設備、電流互感器、接地故障保護系統和許多其它大電流測試應用。

輸入
Model	輸入電壓	輸入電流	輸入頻率
SPI225	120 +10% -5%	15A	50/60
	240 +10% -5%	8A	50/60
輸出
輸出量程
在以下三個量程內都可以連續輸出，并且輸出可調，以滿足不同的測試回路阻抗：	0 - 500 A，高達3.5V 0 - 125 A，高達14 V 0 - 25 A，高達70 V
輸出能力
額定電流的百分比	輸出時間	關斷時間
100% (1倍)	30 分鐘	30 分鐘
200% (2倍)	3 分鐘	8 分鐘
300% (3倍)	30 秒	4 分鐘
400% (4倍)	7 秒	2 分鐘
儀器能夠輸出超過量程數倍的電流，前提是儀器的輸出電壓能夠在負載中形成如此大的電流。
SPI225能夠測試額定電流為225A的熱保護裝置的延時特性，推薦使用三倍額定電流值也就是675A進行測試。對于瞬間跳閘的測試，225A額定電流的塑殼斷路器需要的測試電流是2000A。
由于輸出電流的幅值會受到負載回路阻抗加測試線的阻抗的影響，所以用戶必須確定儀器的輸出電壓是否能在試品中形成所需的電流。

電流表（數字式）
運行模式	存儲連續
數字顯示	5位，自動量程
量程	1.0000 A - 99.999 kA
電流表整體誤差	連續電流，讀數的±1%
精度	有效值脈沖，讀數的±1.5%
計時器量程
數字顯示	5位，自動量程
量程	0.001 - 99999s 0.01 - 99999個周期
精度	讀數的±1%
Digital Voltmeter
數字顯示	5位，自動量程
量程	0.01 - 600.00 V
精度	讀數的±1%
通信端口	2個以太網端口， 1個USB端口，內置藍牙
尺寸	14.2 W x 7.6 H x 12.0 D in. (360 W x 194 H x 305 D mm)
重量	44.0 lb. (20 kg)
溫度和濕度
運行	0 oC - 50 oC
存儲	-30 oC - 70 oC
濕度	0 - 90% 不凝結
符合標準
安全規程	CSA, CE, IEC 61010
