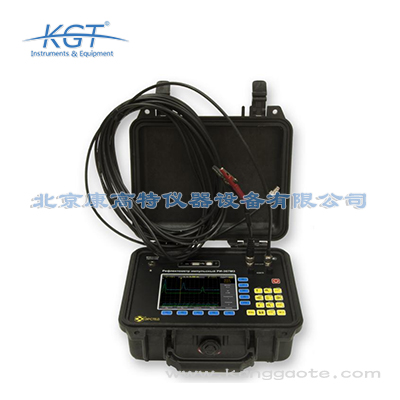

TDR RI-307M3高精度電纜故障定位儀

TDR RI-307M3高精度電纜故障定位儀特點：

?儀器誤差 3 cm(@ VF = 1.499) -將有效采樣率增加到 3.2 GHz
?改善反射儀結果圖細節(jié)– 新款接收器允許擴展帶寬
?測量范圍擴大- 15 m - 32 km: 兩個額外的 "短" 范圍15 m 和 30 m ，以提高近端測量的效率
?脈沖寬度范圍大(10 ns - 50 ?s) 允許操作員選擇*佳分辨率和衰減重疊的儀器。在衰減很小的近距離范圍內，短脈沖能提供更好的分辨率，在衰減很大的遠距離范圍內，必須設置較長的脈沖寬度
?平均1 ... 128 次有效抑制異步
?兩個并行物理通道可以實時檢測線路差異，無需存儲到內存再讀取分析

TDR RI-307M3高精度電纜故障定位儀優(yōu)點：
?彩色 TFT 顯示屏 5.7 英寸，分辨率 640 × 480 ，視角寬，便于操作，測量結果可視化
?可同時顯示高達 5 個波形，允許設備同時顯示兩臺儀器輸入的波形和三條內存卡讀取的波形
?直接測量控制可快速清晰地控制測量參數，無需在菜單之間切換浪費不必要的時間?
?雙光標測量系統可測量電纜路徑任意兩點之間的距離 - 設備顯示到*光標和第二光標的距離，以及他們之間的距離
?自動存儲測量參數- 儀器關閉時（通過按關機按鈕或定時自動關機），測量參數自動存儲到內存中
?放大鏡此功能允許查看 15 m - 32 km 范圍內分辨率為3cm 的軌跡；還可以在此范圍內滾動放大鏡窗口
?"差異" 模式用于檢測不同反射圖的差異，可應用于檢測兩臺儀器的圖像波形差異，和任意組合的實時或來自存儲器的波形差異
?"Cross Talk" 模式用于determine the points of entanglement of pairs in couplings
?"捕獲" 模式用于檢測時間不穩(wěn)定故障 ("閃爍" 缺陷) - 儀器在該模式下，屏幕可累積任意長時間的反射圖，因此不會錯過短事件
?可估算線路阻抗，精度約為 5%
