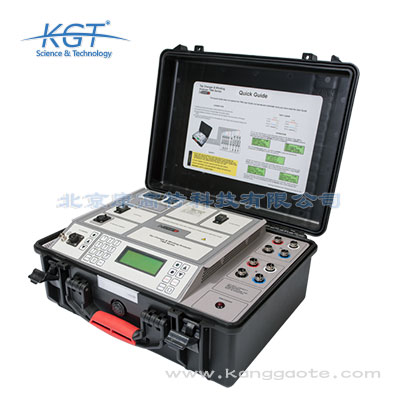

瑞典DVPOWER TWA500三相變壓器有載分接開關測試儀

瑞典DVPOWER TWA500三相變壓器有載分接開關測試儀是專門為六繞組電阻測試設計的，同時可以在一次側及二次側測試三相的有載分接開關，測試電流高達40A，并且可以進行有載分接開關的振動測試和電機電流測試。

TWA500三相變壓器有載分接開關測試儀應用：

• 使用一次性電纜連接測量變壓器繞組電阻的六繞組
• 一種特殊模式，可以同時測量 YN 配置中三個變壓器繞組的電阻
• 有載分接開關的動態電阻測量 (DVtest)
• 有載分接開關相位同步評估
• 使用專用通道測量有載分接開關電機電流
• 三相或單相變壓器自動退磁
• 全自動測試模式，自動檢測結果穩定

TWA500三相變壓器有載分接開關測試儀特點：

• 真正的三相六繞組電阻測量
• 真正的三相有載分接開關動態電阻測量
• 有載分接開關振動測試
• 有載分接開關電機電流測試
• 極快的測量，單步電纜設置 快速自動退磁
• 全自動測試模式
• 大型 10.1 英寸圖形觸摸屏顯示器
• 測溫通道

TWA500三相變壓器有載分接開關測試儀功能介紹：

分接開關電機電流監測通道
交流或直流電流監控通道能夠在分接開關操作期間監控和記錄 OLTC 機械驅動電機電流。 電機電流波形（或其他有用信號）與直流測試電流打印在同一 DV 測試圖 上，有助于檢測 OLTC 機械問題。 電機記錄允許使用電機操作觸發器進行 DV測試記錄，這對于電抗分接開關非常有用。
振動測試
有載分接開關的狀況也可以通過分析其運行期間的振動圖來觀察。 使用加速度計和儀器上的專用測量通道在外部罐上測量振動。 加速度計可作為可選附件購買。
有載分接開關動態電阻測試
通過測試有載分接開關的動態電阻，獲取動態電阻測試曲線，可以有效和直觀的判斷有載分接開關的狀態。內置的分接開關控制單元可以通過儀器的鍵盤遠程控制分接開關的操作。測試可以使用獨立儀器或 DV-Win PC 軟件進行。
