TWA500三相有載分接開關測試儀常州東芝變壓器有載分接開關試驗

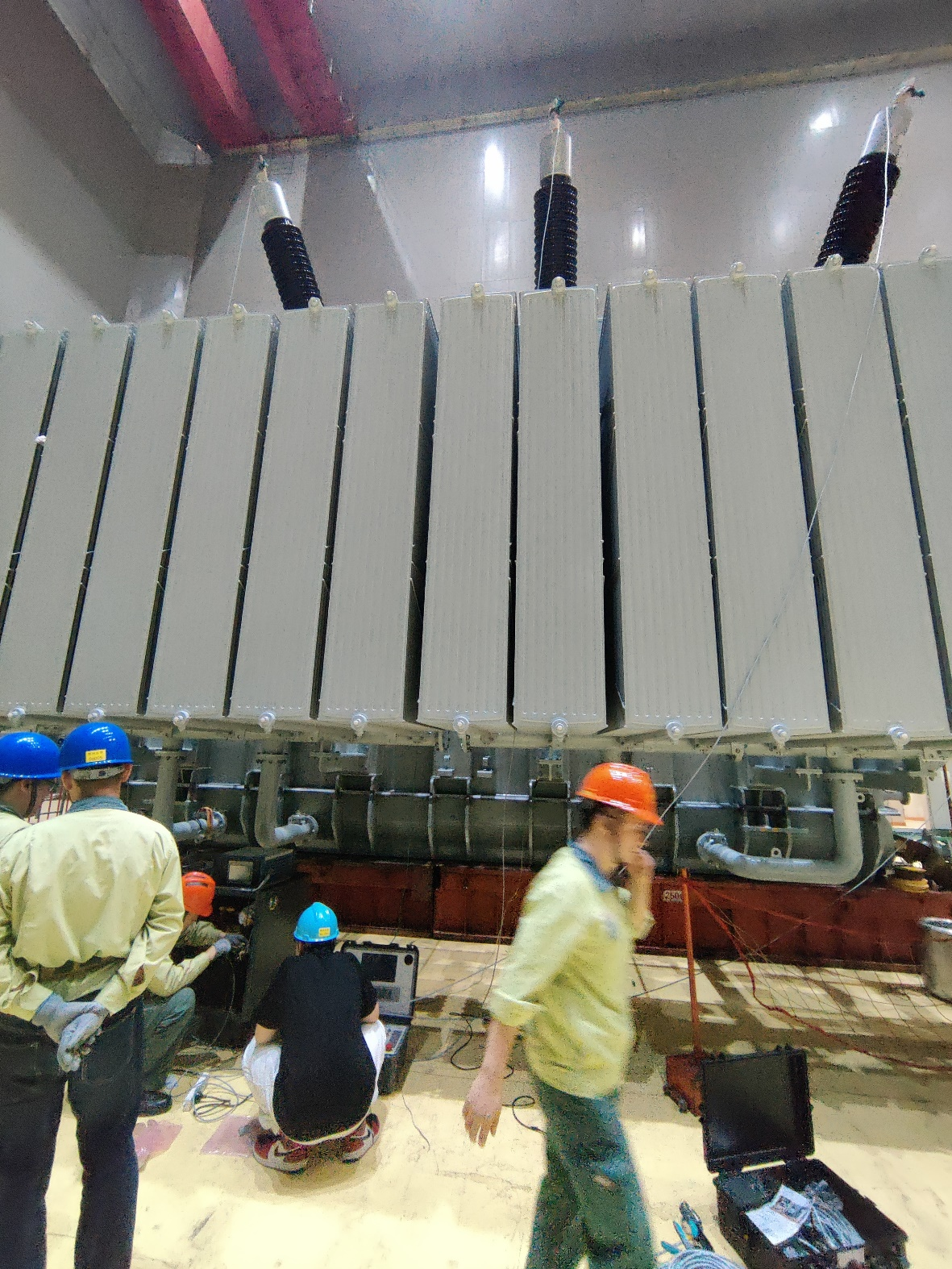

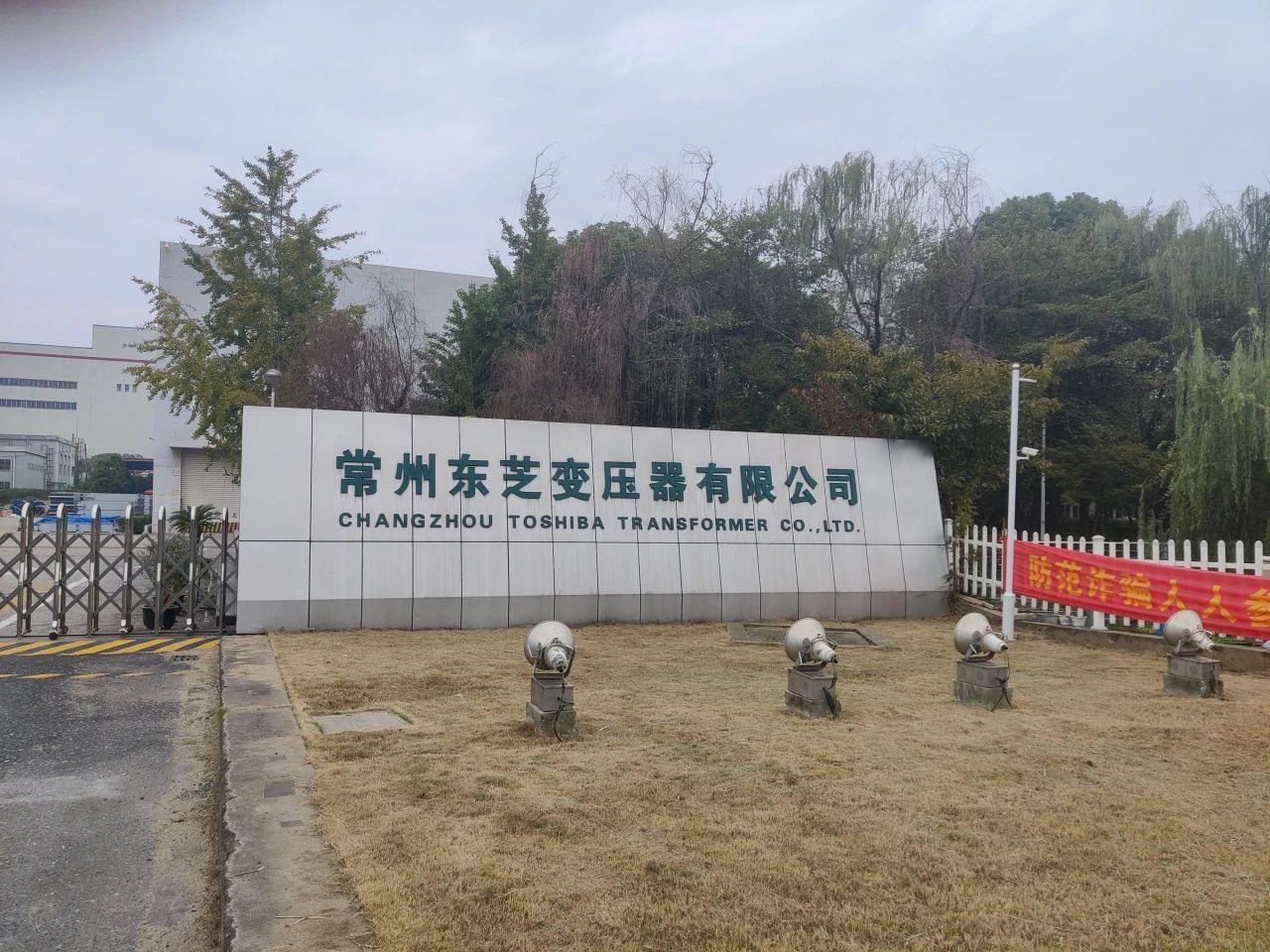

北京康高特儀器設備導讀：DV POWER TWA500三相有載分接開關測試儀，2023年10月10日，常州東芝變壓器廠實驗中心220kV自耦變壓器有載分接開關測試。

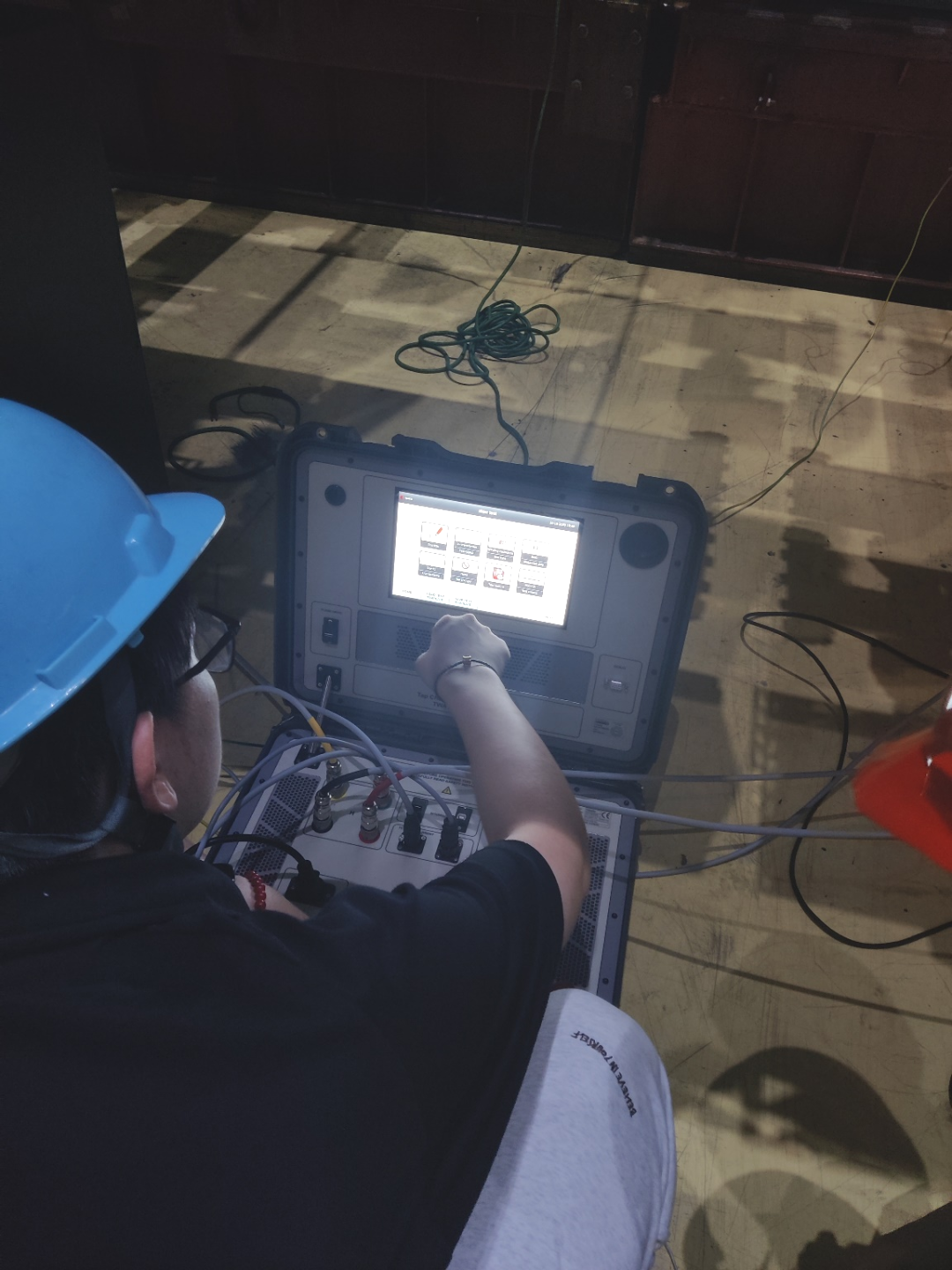

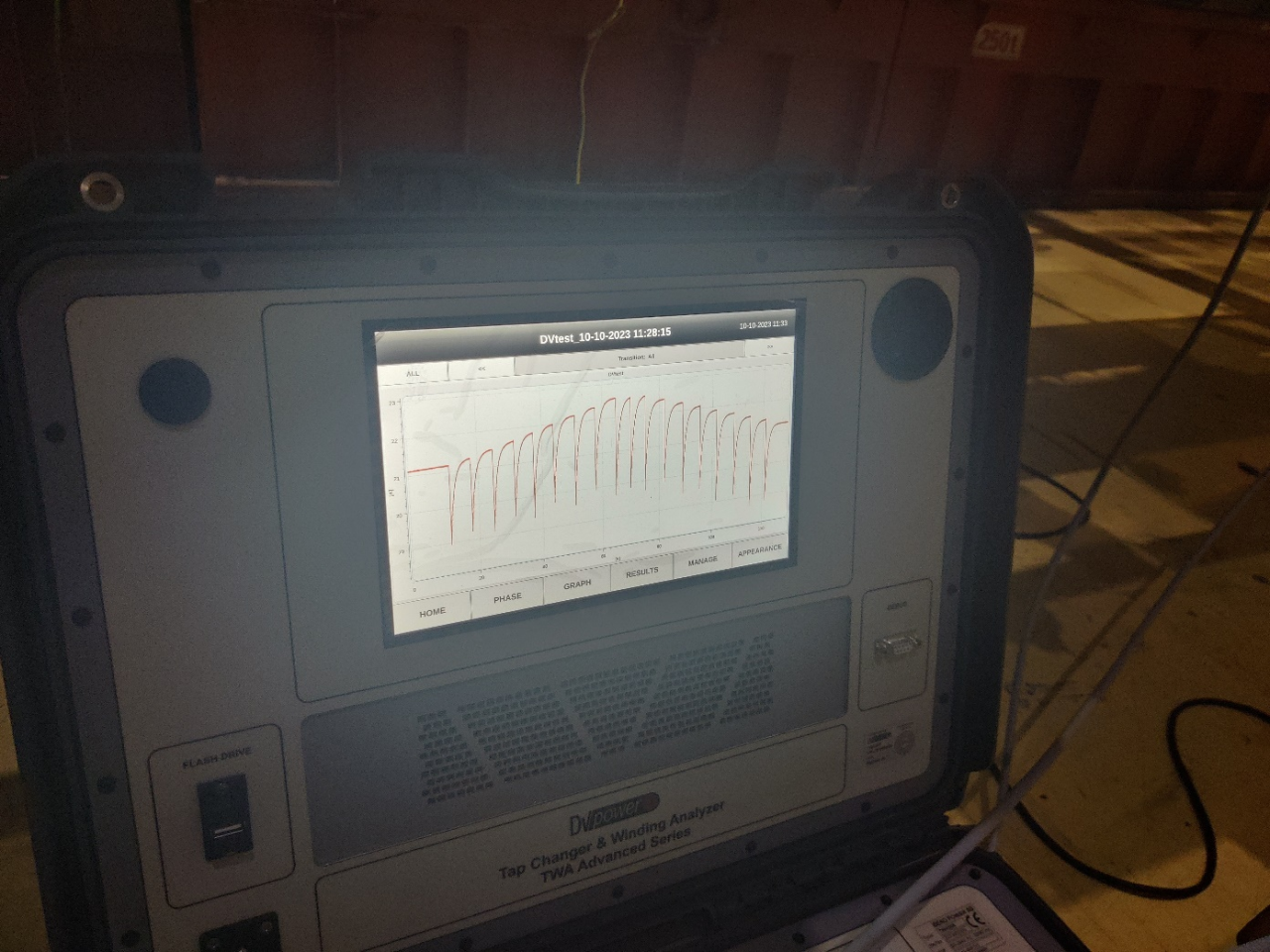

TWA500使用全新DVtest測試模式對OLTC離線非侵入測試，通過向繞組和分接開關注入直流電流，使其移動到其所在位置時，測試出分接開關切換檔位時所需的時間，設備會實時記錄輸入的直流電流值及電機電流值，并以時間為橫坐標，電流為縱坐標繪制出一條紋波曲線，根據紋波曲線來判斷分接開關是否存在問題。

DVtest是一種指紋方法來判斷分接開關性能，電流-時間構成的紋波曲線隨開關的切換呈現出整體的狀況，根據出廠前后相同的測試電流，測試順序下，紋波曲線應一致。

從圖形形狀上看，曲線 呈加/減調節分布，幅度較為明顯，圖形形狀線性度好，紋波無波折；偶數/奇數分接位置正常無錯位，無針絮狀異常；靜態線性度分布均勻，波紋間同步性好；平均過渡時間穩定，無特殊時間波動。
